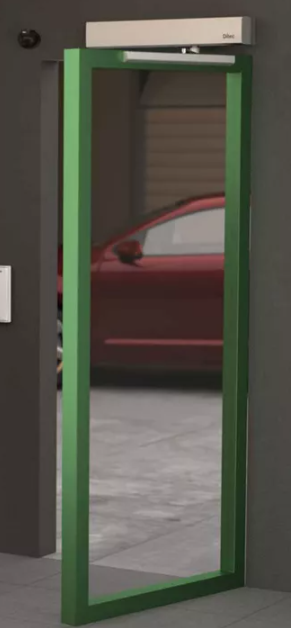

DAB105 — opérateur 24 Vcc servo-assisté, silencieux, jusqu'à 200 kg
Opérateur porte battante servo-assisté 200 kg, 24 Vcc — Low Energy, coupe-feu, silencieux, hôpitaux et ERP.
Présentation

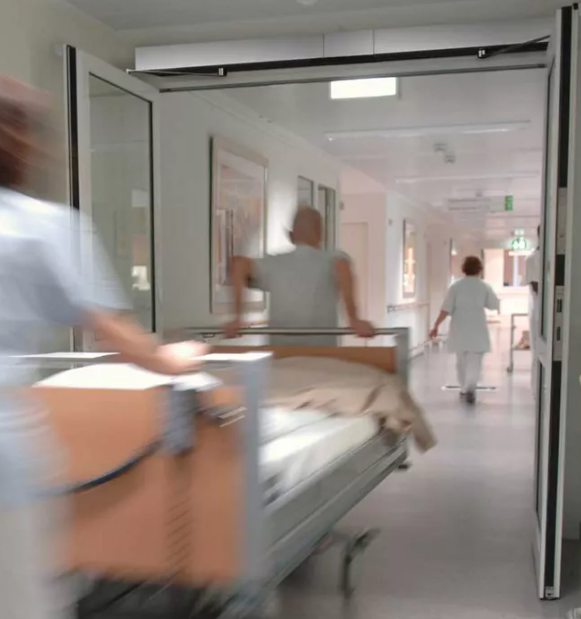

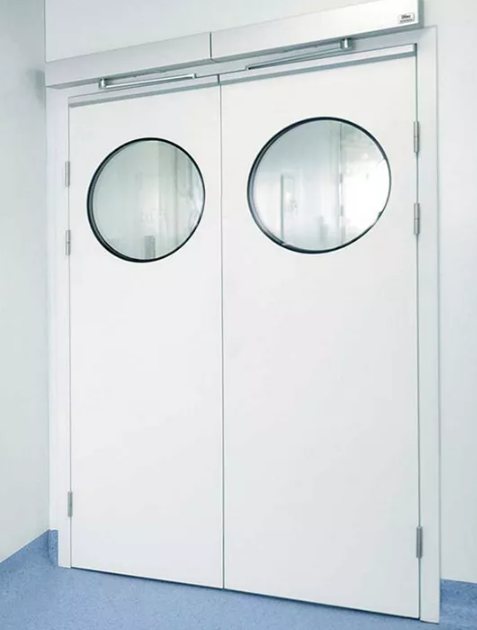

Ditec DAB105 est l'automatisme électromécanique servo-assisté pour portes battantes, équipé d'un motoréducteur 24 V CC avec gestion cinématique par encodeur pour un contrôle sûr et silencieux des vantaux jusqu'à 200 kg. Pensé pour les établissements de santé, hôpitaux, copropriétés et ERP, il garantit un accès sans barrières et facilite le passage de toutes les catégories d'utilisateurs. La fermeture combine ressort et moteur pour une maîtrise totale du mouvement dans les deux sens. Architecture modulaire : les cartes auxiliaires DAB905ESE (serrure électrique, batteries, mode anti-incendie) et DAB905ESA (capteurs de présence, alarmes, état de porte) permettent d'étendre les fonctionnalités selon les besoins. Compatible installations double vantail synchronisé via câble DAB905SYN. Auto-apprentissage automatique et 10 groupes de paramètres préconfigurés simplifient la mise en service. Certifié pour usage sur portes coupe-feu (RISE, Warringtonfire, EN 1634-1).
Points forts & fonctionnalités clés
Spécifications Techniques
| Portée | 200 kg (bras articulé) / 150 kg (bras coulissant) |
| Motoréducteur | 24 Vcc avec encodeur |
| Alimentation | 100 ÷ 240 Vca, -15%/+10% ; 50/60 Hz |
| Puissance nominale | 75 W |
| Puissance auxiliaire | 400 mA – 24 Vcc |
| Serrure électromécanique | 24 Vcc max 250 mA / 12 Vcc max 500 mA |
| Largeur vantail (bras articulé) | 550–1 200 mm (1 200 mm coupe-feu avec DAB805PSAF) |
| Largeur vantail (bras coulissant) | 700–1 200 mm |
| Angle d'ouverture | 110° |
| Temps d'ouverture (0–80°) | 3–6 s |
| Temps de fermeture (90°–10°) | 3–6 s |
| Temps de pause | 1,5–30 s |
| Dimensions (H×P×L) | 111 × 131 × 720 mm |
| Poids | 13,9 kg |
| Température | -20°C / +45°C |
| Protection | IP20 |
| Durabilité | 1 000 000 cycles testés |
| Certification coupe-feu | RISE + Warringtonfire — EN 1634-1 |
| Certification | CE — EN 16005 / 2006/42/CE / RoHS 2 |
