DAB305 — hauteur 70 mm seulement, jusqu'à 450 kg, pour profilés fins
Opérateur porte battante ultra-compact H 70 mm jusqu'à 450 kg — issues de secours, coupe-feu DIN/EN, hospitalier.
Présentation

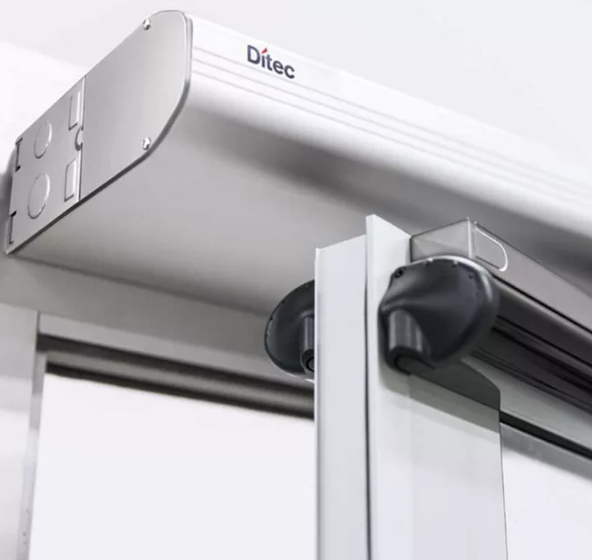

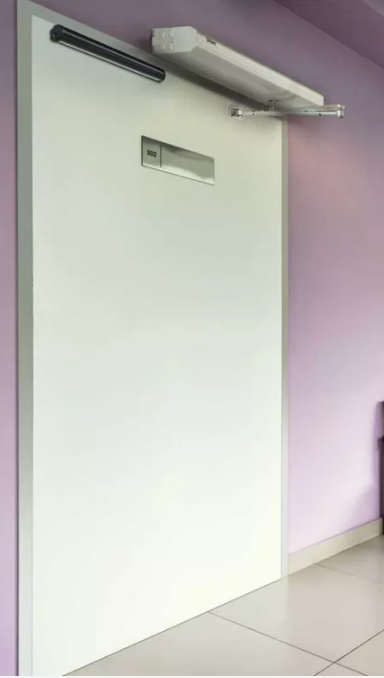

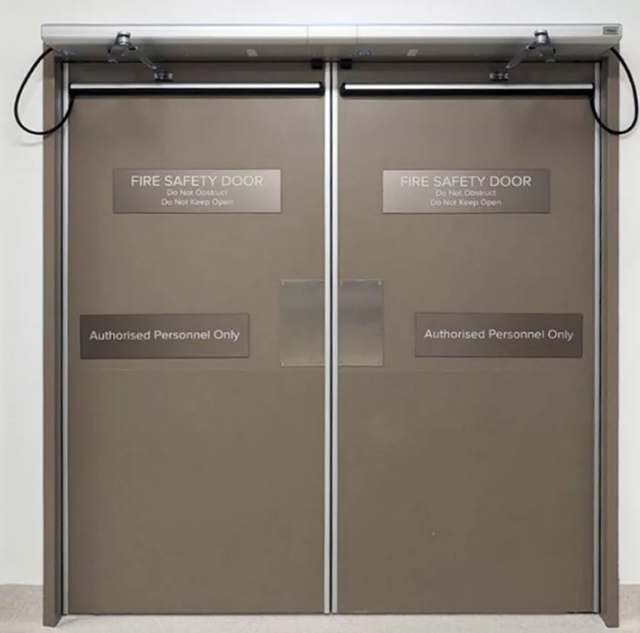

Ditec DAB305 est l'automatisme de nouvelle génération pour portes battantes : avec seulement 70 mm de hauteur, il offre un profil ultra-compact répondant aux exigences esthétiques des bâtiments contemporains et des profilés les plus fins. Sa puissance inégalée lui permet de motoriser des vantaux jusqu'à 450 kg avec bras articulé. La gamme comprend 3 opérateurs avec cartes de configuration préinstallées ESE (électroserrure, sélecteur, mode anti-incendie) et ESA (capteurs de présence, alarmes, état de porte). Idéal pour les environnements hospitaliers, les salles propres et les accès à haute fréquentation où la fiabilité et l'hygiène sont prioritaires. Le mode LOW ENERGY garantit la conformité aux exigences des ERP et établissements publics. Compatible issues de secours et portes coupe-feu certifié DIN 18263-4, EN 1158 et EN 16005. Options disponibles : batteries de secours, gestion double vantail synchronisé, unité de coordination, mode DOUBLE ACTION.
Points forts & fonctionnalités clés
Spécifications Techniques
| Portée | 450 kg (bras articulé) / 370 kg (bras coulissant) |
| Alimentation | 100 ÷ 240 Vca, -15%/+10% ; 50/60 Hz |
| Puissance nominale max | 300 W |
| Puissance auxiliaire | 700 mA – 24 Vcc |
| Serrure électromécanique | 24 Vcc max 600 mA / 12 Vcc max 1 200 mA |
| Largeur vantail (bras articulé) | 500–1 600 mm (1 400 mm portes coupe-feu) |
| Largeur vantail (bras coulissant) | 750–1 400 mm |
| Angle d'ouverture | 110° |
| Temps d'ouverture (0–80°) | 2,5–12 s |
| Temps de fermeture (90°–10°) | 4–12 s |
| Fermeture automatique | 0–30 s |
| Dimensions (H×P×L) | 70 × 175 × 840 mm |
| Poids | 15 kg |
| Température | -20°C / +45°C |
| Protection | IP20 |
| Durabilité | 1 000 000 cycles testés |
| Certification coupe-feu | DIN 18263-4 / EN 1158 / EN 16005 |
| Certification | CE — EN 16005 / Directive machines 2006/42/CE |
