Heald APEX — Bollard Statique Anti-Bélier Modulaire

Bollard statique modulaire peu profond (150 mm) — lignes droites, courbes et angles 90° sans modification, compatible Matador.

Présentation

Le Heald APEX est un bollard statique certifié IWA 14-1 conçu pour une installation ultra-rapide grâce à sa fondation peu profonde de seulement 150 mm et son concept modulaire breveté. Son design unique permet des arrays en ligne droite, en courbe ou à angle 90° sans aucune modification de la base — idéal pour protéger des périmètres complexes, des façades en courbe et des zones historiques. L'APEX 64 est crash-testé IWA 14-1 sur un array de 3 bollards (V/7200[N2A]/64/90:3.7) : le bollard et la fondation restent intacts après impact pour une protection continue. L'APEX 80 est la version au plus grand diamètre (306 mm), conçue pour les applications à 80 km/h. Compatible avec la gamme Matador, les bollards APEX complètent les lignes de protection dynamiques en fermant les interstices latéraux.

Points forts & fonctionnalités clés

APEX 64 crash-testé IWA 14-1 V/7200[N2A]/64/90:3.7 — array de 3 bollards

Fondation peu profonde de 150 mm — installation sans fosse ni ferraillage

Design modulaire : courbes et angles 90° sans modification de la base

Rayon interne minimum : 1 550 mm — rayon externe minimum : 800 mm

Compatible avec le système Matador — fermeture des lignes HVM

Espacement PAS69 recommandé 1,2 m entre bollards maintenu en courbe

Couvercles inox multiples (plat, semi-bombé, angulé, LED) — intégration architecturale

Poids total 500 kg (APEX 64) / 550 kg (APEX 80) — sans préfabriqué

Numéro de design UK : 6145254

Origine : Made in Britain — Heald Ltd

Spécifications Techniques

Certification APEX 64	IWA 14-1:2013 V/7200[N2A]/64/90:3,7 (array ≥ 3)
Certification APEX 80	Conception 50 mph — contactez Heald pour crash-test
Hauteur bollard (avec couvercle)	$1050 mm$
Profondeur d'excavation	$150 mm$ — béton de remplissage arrière
Rayon intérieur minimum	$1550 mm$ — courbe vers la zone protégée
Rayon extérieur minimum	$800 mm$ — courbe vers l'extérieur
Options couvercles	Inox 316 (plat / semi-bombé / angulé / héritage) — éclairage LED — options RAL
Compatibilité	Matador, EVO, Raptor — connexion via unités de jonction Heald
Numéro de design	UK Design Number 6145254
Origine	Made in Britain — Heald Ltd

Demander un devis pour ce produit →+213 (0) 554 51 29 50 — Hotline directe

Retour à la gamme : Haute Sécurité Périmétrique Anti-Bélier & Anti-Terroriste

Configurations & Variantes disponibles

3 variantes

APEX 64 — Protection à 64 km/h

Crash-testé IWA 14-1, bollard et fondation intacts après impact

Certification	IWA 14-1:2013 V/7200[N2A]/64/90:3,7 (array min. 3)
Hauteur bollard (sans couvercle)	$1020 mm$
Diamètre bollard (sans couvercle)	$220 mm$
Diamètre bollard (avec couvercle)	$254 mm$
Poids produit total	$500 kg$

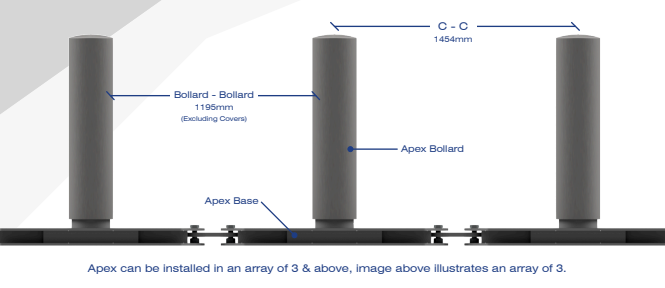

Espacement C-C	$1454 mm$ (bollard à bollard : $1195 mm$ )

APEX 80 — Protection à 80 km/h

Diamètre renforcé — conçu pour les applications à 50 mph

Certification	Conception 80 km/h ( $50 mph$ ) — contactez Heald
Hauteur bollard (sans couvercle)	$1020 mm$
Diamètre bollard (sans couvercle)	$273 mm$
Diamètre bollard (avec couvercle)	$306 mm$
Poids produit total	$550 kg$
Espacement C-C	$1473 mm$ (bollard à bollard : $1200 mm$ )

APEX 64 Amovible (Removable)

Bollard extractible — accès occasionnel pour grands événements, parades ou véhicules spéciaux

Base crash-test	Basée sur APEX 64 IWA 14-1 — solution ingénierie (UK design 6145254)
Hauteur bollard (sans couvercle)	$1020 mm$
Diamètre bollard (sans couvercle)	$220 mm$
Diamètre bollard (avec couvercle)	$254 mm$
Profondeur excavation	$365 mm$ ( $260 mm$ corps + $105 mm$ embase à goupille)
Poids produit total	$600 kg$
Espacement C-C	$1454 mm$ (bollard à bollard : $1195 mm$ )
Caractéristique unique	Trappe d'accès à la goupille — extraction sans équipement lourd
Compatibilité	Matador, EVO — connexion via unités de jonction Heald
