NOVOSPRINT Syncro — jusqu'à 5 m/s, baies jusqu'à 5 000 × 4 500 mm, 350 000 cycles/an
Gamme membrane haute cadence 3 formats — jusqu'à 5 m/s et 9 000 mm de large (XL), 350 000 cycles/an, grandes baies industrielles.
Présentation

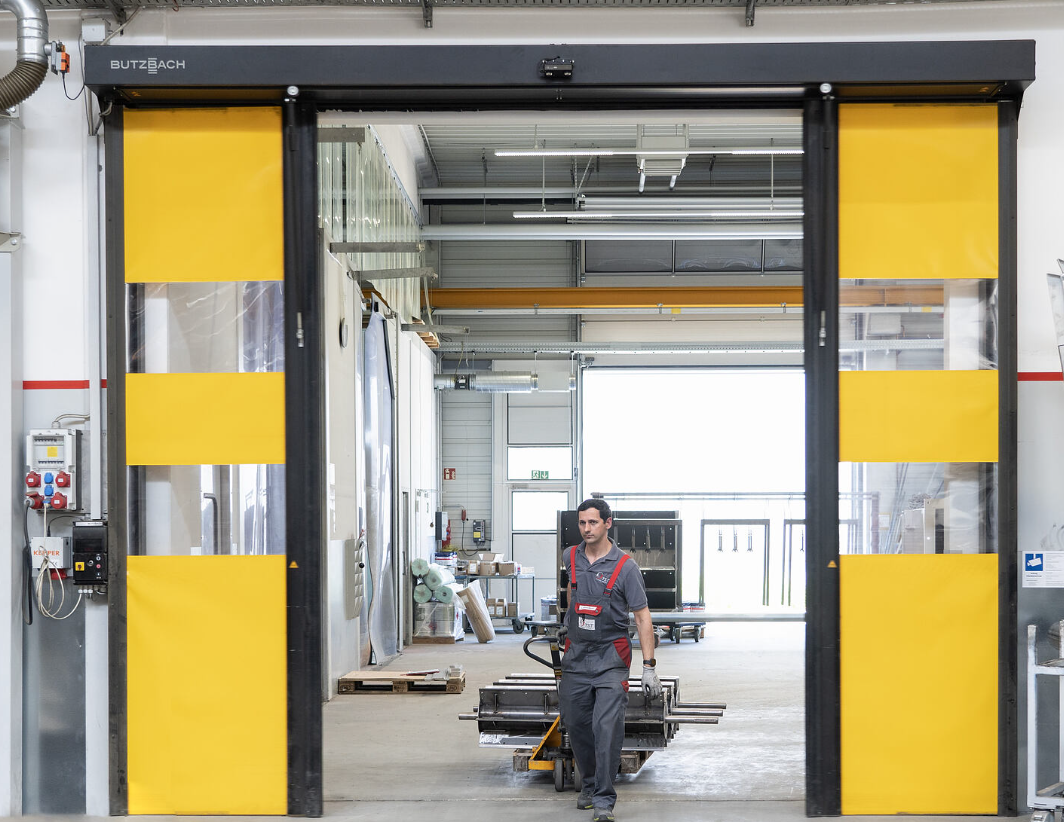

La gamme Butzbach NOVOSPRINT® Syncro décline le principe de la membrane horizontale ultra-rapide en trois formats couvrant toutes les baies industrielles : le Syncro standard (jusqu'à 5 000 mm × 4 500 mm) affiche la vitesse maximale de la gamme à 5 m/s avec 350 000 cycles/an et 120 cycles/heure ; le Syncro L (jusqu'à 6 000 mm × 5 100 mm) couvre les grandes baies de production avec 2,5 m/s et 350 000 cycles/an ; le Syncro XL (jusqu'à 9 000 mm × 6 000 mm) est la référence des très grandes ouvertures industrielles, logistiques et des quais de chargement XXL avec 2,0 m/s et 150 000 cycles/an, alimenté en 400V triphasé. Toutes les versions partagent une étanchéité eau et air classe 0, une réaction au feu B1 / B-s2,d0 et une OSE barre palpeuse de série. La version Syncro standard est homologuée voie d'évacuation TÜV SÜD. Les fiches techniques détaillées ci-dessous comparent les trois configurations.
Points forts & fonctionnalités clés
Spécifications Techniques
| Versions | Syncro / Syncro L / Syncro XL |
| Vitesse max | 5 m/s (Syncro) / 2,5 m/s (L) / 2,0 m/s (XL) |
| Largeur max (passage) | 5 000 mm (Syncro) / 6 000 mm (L) / 9 000 mm (XL) |
| Hauteur max (passage) | 4 500 mm (Syncro) / 5 100 mm (L) / 6 000 mm (XL) |
| Cycles conçus | 350 000/an (Syncro/L) — 150 000/an (XL) |
| Résistance eau / air | Classe 0 / Classe 0 (toutes versions) |
| Réaction au feu | B1 (DIN 4102-1) / B-s2,d0 (EN 13501-1) |
| Voie d'évacuation TÜV SÜD | Syncro : oui — L et XL : non |
| Connexion réseau | 230V/50Hz (Syncro et L) / 400V/50Hz (XL) |
| Certification | CE — EN 13241-1 |
Vitesse 5 m/s — passages jusqu'à 5 000 × 4 500 mm — voie d'évacuation TÜV SÜD
Certification
CE — EN 13241-1 / TÜV SÜD
| Largeur min/max (passage) | 1 000 / 5 000 mm |
| Hauteur min/max (passage) | 1 700 / 4 500 mm |
| Linteau nécessaire min. | 330 mm |
| Encombrement profondeur | 420 / 520 mm |
| Encombrement latéral | 350 / 350 mm |
| Vitesse d'ouverture max | 5 m/s |
| Cycles conçus | 350 000/an — 120/heure |
| Résistance à l'eau (EN 12425) | Classe 0 |
| Résistance au vent (EN 12424) | Classe 2 |
| Isolation acoustique Rw | 7 dB |
| Isolation thermique Up | 4,9 W/m²K |
| Perméabilité à l'air | Classe 0 |
| Réaction au feu (DIN 4102-1) | B1 |
| Réaction au feu (EN 13501-1) | B-s2,d0 |
| Voie d'évacuation TÜV SÜD | Oui — de série |
| Connexion réseau | 230 V / 50 Hz |
Largeur jusqu'à 6 000 mm — hauteur jusqu'à 5 100 mm — 2,5 m/s
Certification
CE — EN 13241-1
| Largeur min/max (passage) | 2 400 / 6 000 mm |
| Hauteur min/max (passage) | 2 100 / 5 100 mm |
| Linteau nécessaire min. | 330 mm |
| Encombrement latéral | 350 / 350 mm |
| Vitesse d'ouverture max | 2,5 m/s |
| Cycles conçus | 350 000/an — 120/heure |
| Résistance à l'eau (EN 12425) | Classe 0 |
| Résistance au vent (EN 12424) | Classe 2 |
| Isolation acoustique Rw | 5 dB |
| Isolation thermique Up | 5,9 W/m²K |
| Perméabilité à l'air | Classe 0 |
| Réaction au feu (DIN 4102-1) | B1 |
| Réaction au feu (EN 13501-1) | B-s2,d0 |
| Connexion réseau | 230 V / 50 Hz |

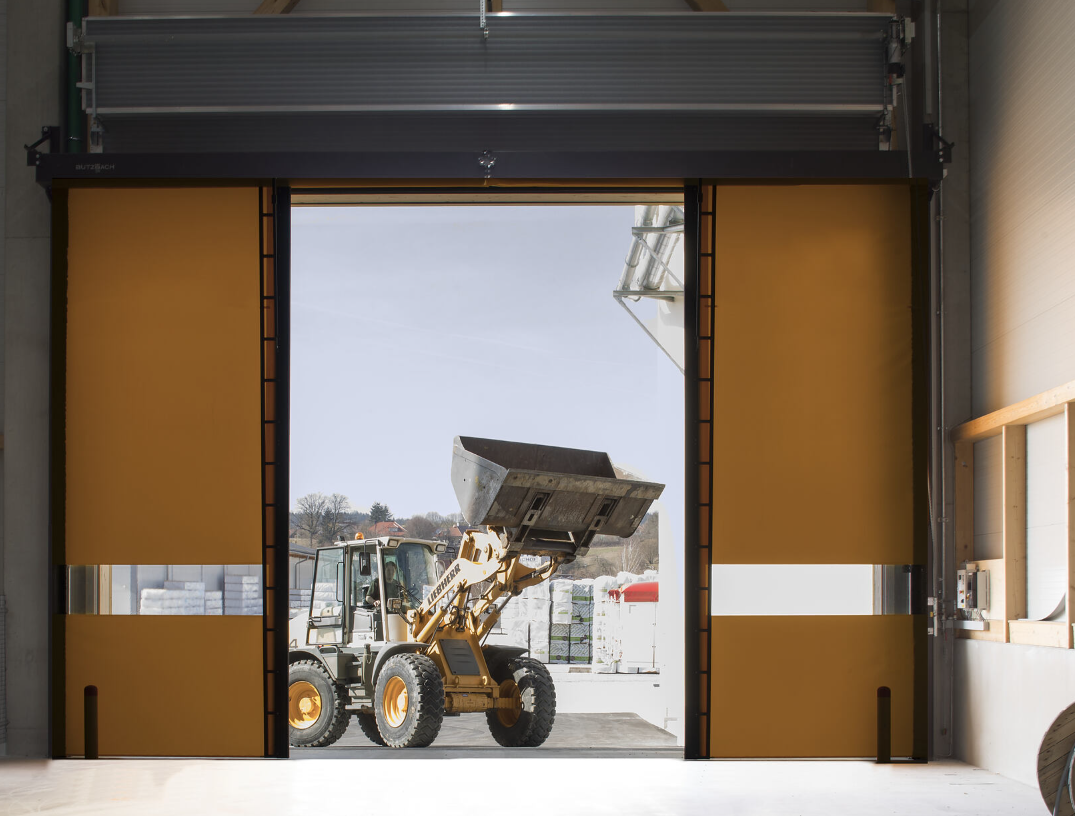

Largeur jusqu'à 9 000 mm — hauteur jusqu'à 6 000 mm — 2,0 m/s — 400V
Certification
CE — EN 13241-1
| Largeur min/max (passage) | 3 800 / 9 000 mm |
| Hauteur min/max (passage) | 2 100 / 6 000 mm |
| Linteau nécessaire min. | 480 mm |
| Encombrement profondeur | 650 / 690 mm |
| Encombrement latéral | 525 / 525 mm |
| Vitesse d'ouverture max | 2,0 m/s |
| Cycles conçus | 150 000/an — 60/heure |
| Résistance à l'eau (EN 12425) | Classe 0 |
| Résistance au vent (EN 12424) | Classe 2 |
| Isolation acoustique Rw | 5 dB |
| Isolation thermique Up | 5,9 W/m²K |
| Perméabilité à l'air | Classe 0 |
| Réaction au feu (DIN 4102-1) | B1 |
| Réaction au feu (EN 13501-1) | B-s2,d0 |
| Connexion réseau | 400 V / 50 Hz — triphasé |
